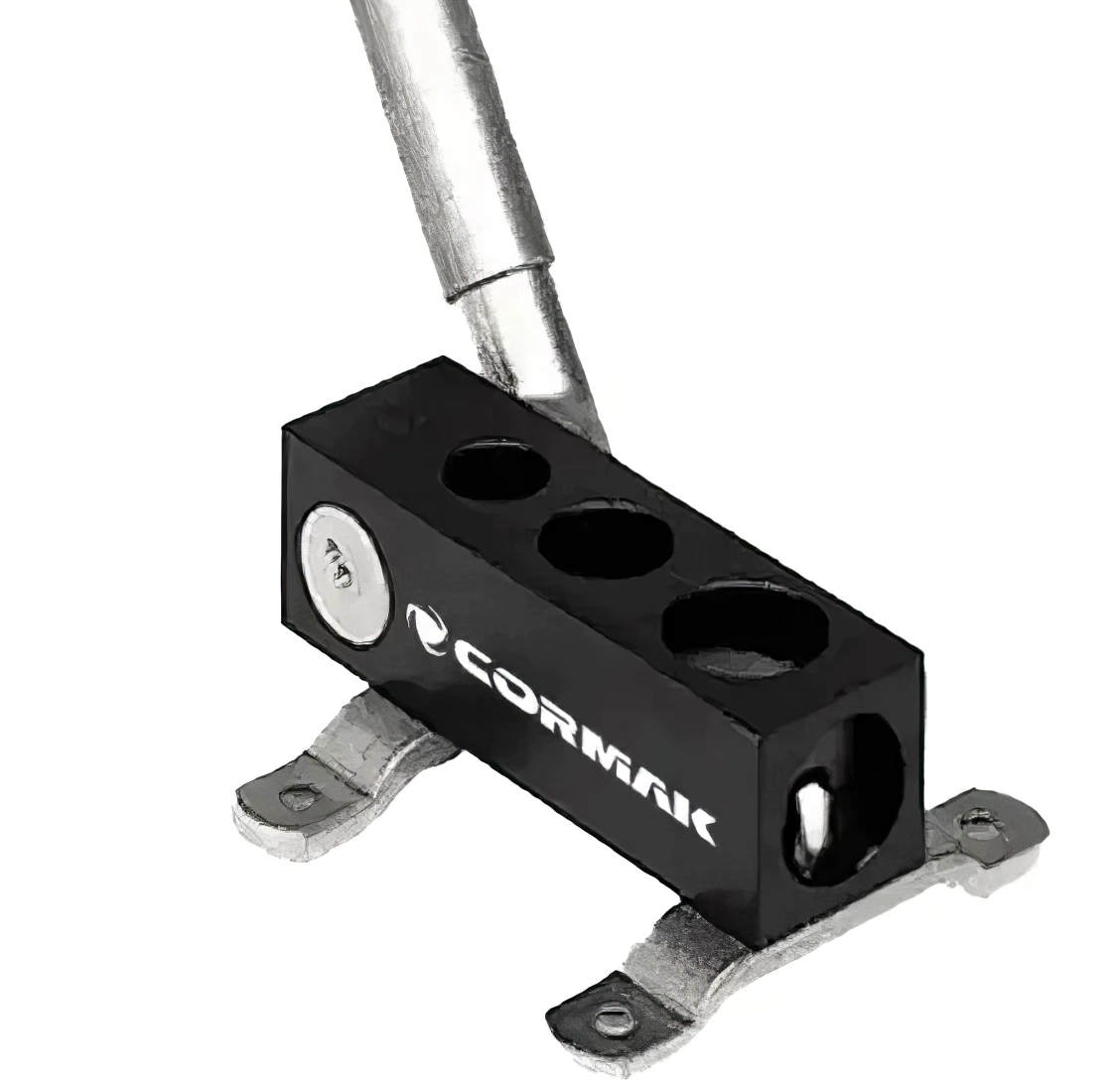

Верстат для вирубки сідловин труб CORMAK RA-1

Додаткові характеристики:

Верстат для вирізання виїмок у трубах CORMAK RA-1 — це ручний пристрій для вирізання виїмок у трубах круглого перерізу, що забезпечує швидше та зручніше з’єднання під час зварювання. Підходить для труб зі сталі (інструментальної та нержавіючої), алюмінію, міді та латуні з товщиною стінки до 3 мм. Може працювати з трубами діаметром 14 мм, 17 мм та 22 мм.

Верстат може працювати в горизонтальному та вертикальному положеннях. Важіль керування з ексцентриковою передачею довжиною 910 мм зменшує зусилля, необхідне для вирубки, та фізичне навантаження на оператора. Конструкція виконана зі сталі з антикорозійним покриттям і характеризується високою міцністю та стійкістю до скручування. Завдяки компактним розмірам, невеликій вазі та можливості встановлення на будь-якій робочій поверхні, верстат для вирубки сідловин труб зручний для виїзних робіт на об’єктах та в майстернях з обмеженою робочою площею.

Особливості верстата для вирубки сідловин труб CORMAK RA-1

•  Діаметр труб — 14 мм, 17 мм, 22 мм

•  Товщина стінки труби — до 3 мм

•  Можливість роботи в горизонтальному та вертикальному положеннях

•  Важіль керування з ексцентриковою передачею

•  Довжина важеля — 910 мм

•  Міцна сталева конструкція з антикорозійним покриттям

•  Монтажні отвори для кріплення до поверхні

•  Невеликі розміри та вага

•  Сертифікація за стандартами CE.

Поширені запитання

З відповідей на запитання можна дізнатися більше про типи, особливості та призначення верстатів для вирубки сідловин труб.

Що таке верстат для вирубки сідловин і навіщо він потрібен?

Верстат для вирубки сідловин — це спеціалізоване металообробне обладнання, призначене для вирубки (формування) сідлоподібних або фасонних пазів на кінцях труб, профілів і балок. Це полегшує зварювання труб під кутом, забезпечуючи щільне прилягання.

За яким принципом працює верстат для вирубки сідловин?

Верстат закріплюється на трубі, після чого фреза або коронка вирізає отвір у формі напівциліндра відповідно до діаметра труби, що приєднується. Для забезпечення точного вирізу часто використовуються спеціальні шаблони.

Які існують типи верстатів для вирубки сідловин?

За принципом дії верстати для вирубки сідловин поділяються на такі типи:

•  Фрезерні — використовують обертові фрези спеціальної форми

•  Штампувальні — вирізання здійснюється за допомогою спеціальних штампів (пуансонів) та матриць

•  Свердлильні верстати зі спеціальними насадками — використовують спеціальні корончасті свердла для вирізання круглих гнізд. Часто це не окреме обладнання, а насадки до звичайних свердлильних верстатів.

Яким приводом оснащуються верстати для вирубки сідловин?

За типом приводу існує кілька типів верстатів для вирубки сідловин:

•  Механічні (важільні) — вимагають застосування фізичної сили

•  Електромеханічні — з електродвигуном

•  Гідравлічні — використовують тиск гідравлічної рідини

•  З числовим програмним керуванням — автоматизоване обладнання для великих підприємств.

Які основні критерії вибору верстата для вирубки сідловин?

При виборі слід врахувати:

•  Тип труб, які ви будете обробляти — діаметр, форма, товщина стінки

•  Необхідна продуктивність — визначає потрібний тип приводу

•  Можливість зміни кутів і діаметрів

•  Точність обробки

•  Зручність та надійність верстата.
