НАЗНАЧЕНИЕ

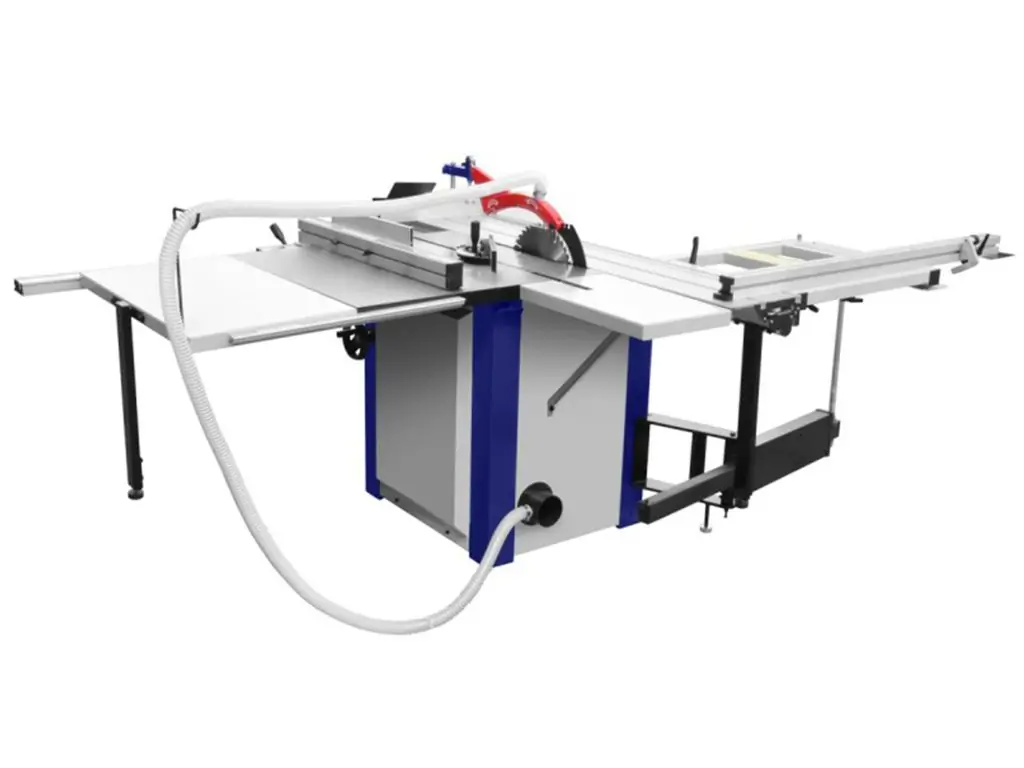

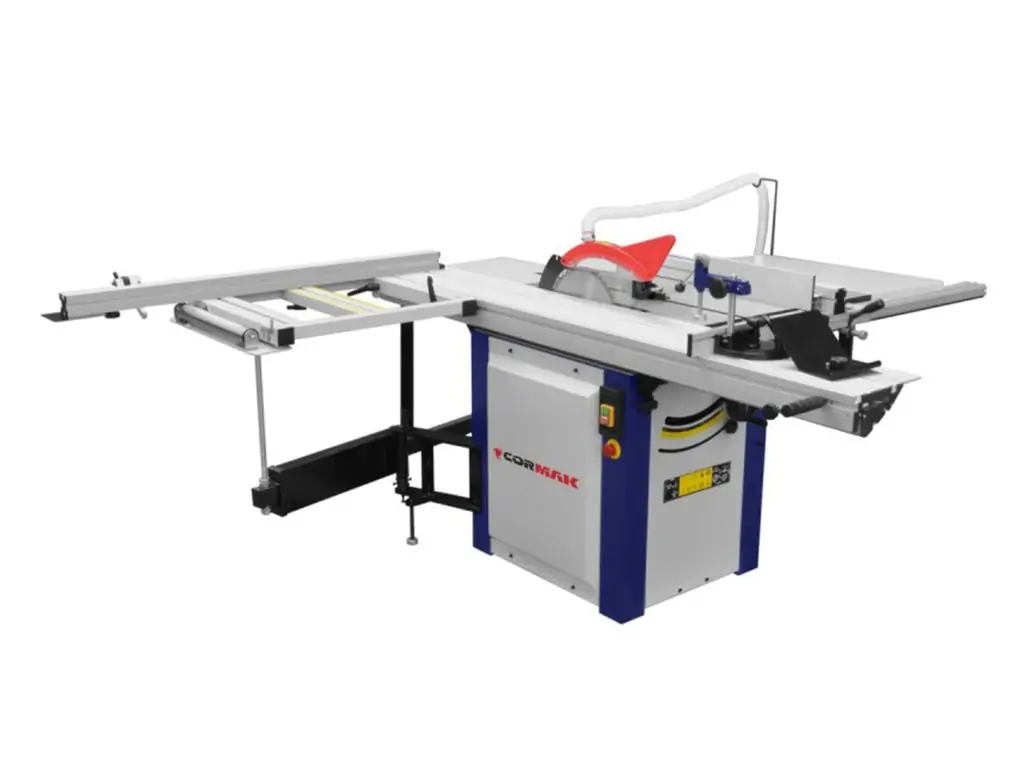

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСТП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения возможности сколов.

Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45°.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Предприятия и цеха по производству мебели, столярно-строительных изделий, клееных щитов, фанеры и другие деревообрабатывающие производства.

• МАССИВНАЯ СТАНИНА

Станина, имеющая жесткую и массивную конструкцию, проходит процесс термической обработки для снятия внутренних напряжений в сварных швах. Таким образом, станина обеспечивает отличное гашение вибраций, стабильную работу всех узлов и долгий срок службы станка.

• СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ

Основание каретки базируется на специальных посадочных площадках, которые фрезеруются на портальном обрабатывающем центре. Помимо простоты установки и настройки станка, такая схема гарантирует плоскостность и ровность хода каретки на весь срок службы станка.

• ЛУЧШАЯ В КЛАССЕ ШАРИКОВАЯ КАРЕТКА

Отличительной особенностью каретки станка является то, что направляющие цилиндрические и имеют большое сечение. Направляющие не подвержены деформации и обеспечивают абсолютную ровность хода. За счет того, что пятно контакта шарика и направляющей снижено, станок обладает феноменальной легкостью хода каретки. Направляющие и сами шарики проходят процесс закалки и практически не подвержены износу.

• АНОДИРОВАНИЕ ПОВЕРХНОСТИ КАРЕТКИ

Каретка и параллельный упор проходят процесс анодирования. Такая поверхность устойчива к износу и не пачкает заготовки. Каретка может быть зафиксирована в любом положении.

• БОЛЬШИЕ ДОПОЛНИТЕЛЬНЫЕ СТОЛЫ

Дополнительные столы, входящие в базовую комплектацию, имеют большой размер. Это значительно увеличивает эргономику и удобство работы.

• НАСТРОЙКА ПОДРЕЗНОГО УЗЛА

Соосность подрезной пилы относительно основной выставляется непосредственно с рабочего стола с помощью специального ключа. Такая схема значительно сокращает время на настройку. Точность установки размера 0,05 мм.

• ДОПОЛНИТЕЛЬНАЯ ЛИНЕЙКА

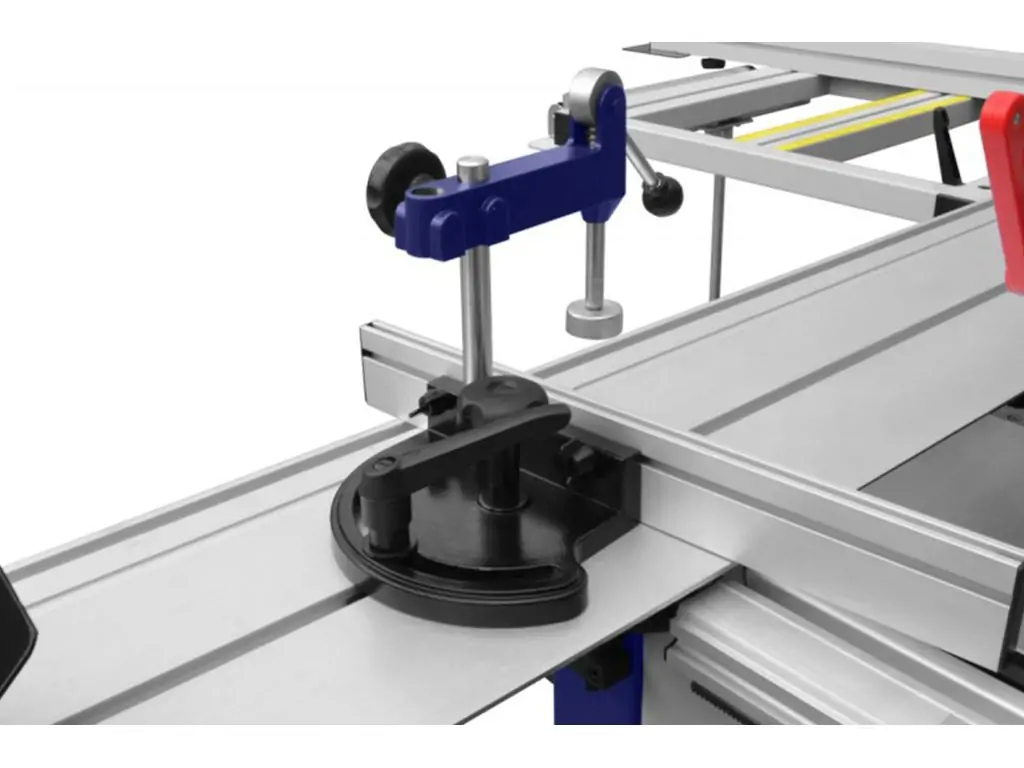

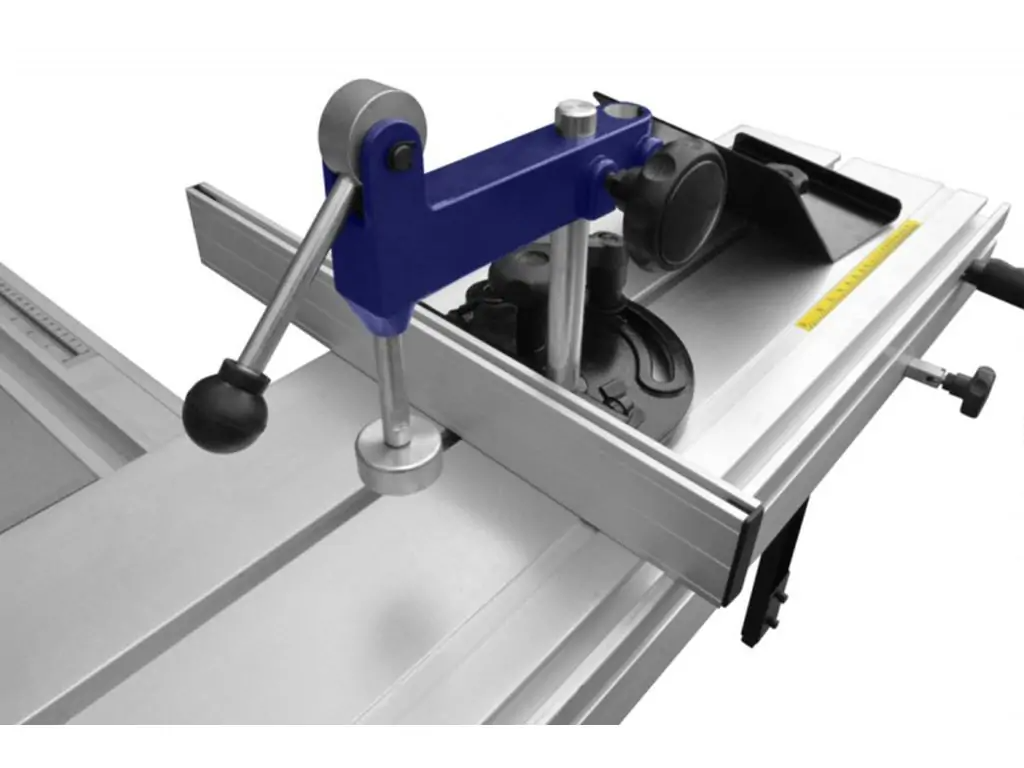

Для угловых резов в базовую комплектацию станка входит угловая линейка, которая поставляется вместе с эксцентриковым прижимом. Второй эксцентриковый прижим установлен рядом с поперечной линейкой.

• ОСНОВНОЙ СТОЛ

Основной стол, а также расширение вправо и крепление пильного узла выполнено из серого чугуна, гасящего вибрации, для конструктивной мощности и стабильной работы станка. Также рабочий стол и расширение в вправо идеально отшлифованное для высокой точности обработки заготовки и хорошего скольжения материала по столу

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

• твердосплавный пильный диск диаметром 315 мм

• твердосплавный подрезной диск 90 мм

• линейные направляющие

• параллельный упор с эксцентриковым прижимом для точной установки

• расширители стола вправо стальные и чугунные

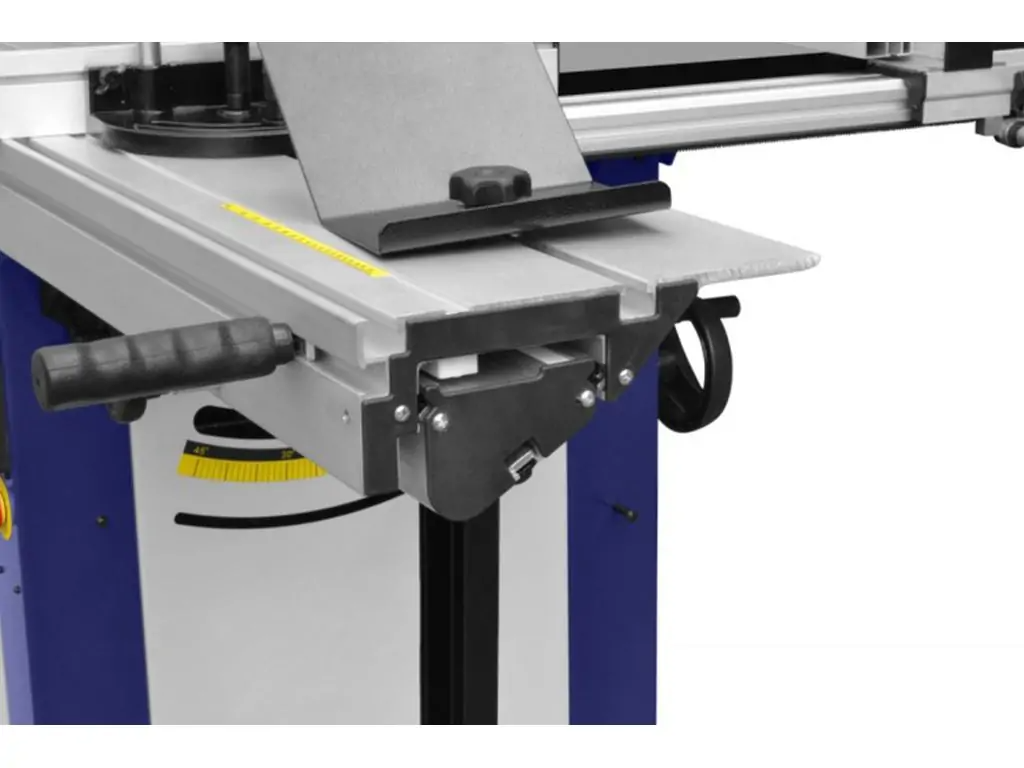

• упор для скосов

• толкатель заготовки

• эксцентриковый прижим

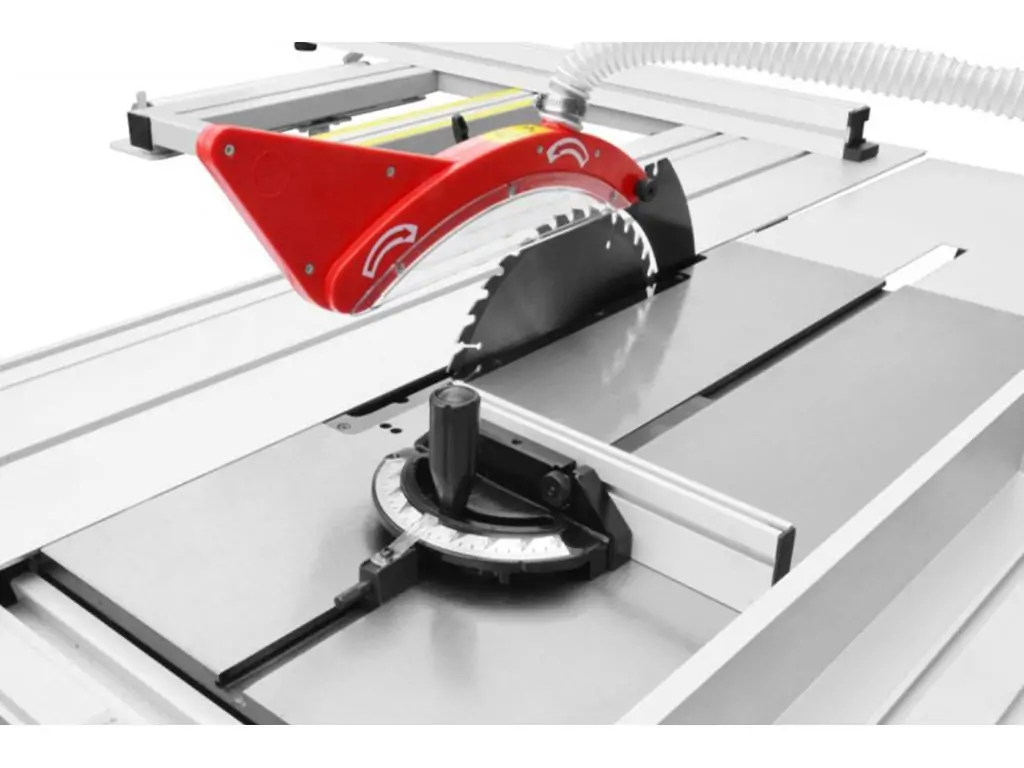

• угловой упор с фиксируемыми пазами для быстрой работы

• основной и дополнительный рабочий стол вправо выполнены из чугунного литья

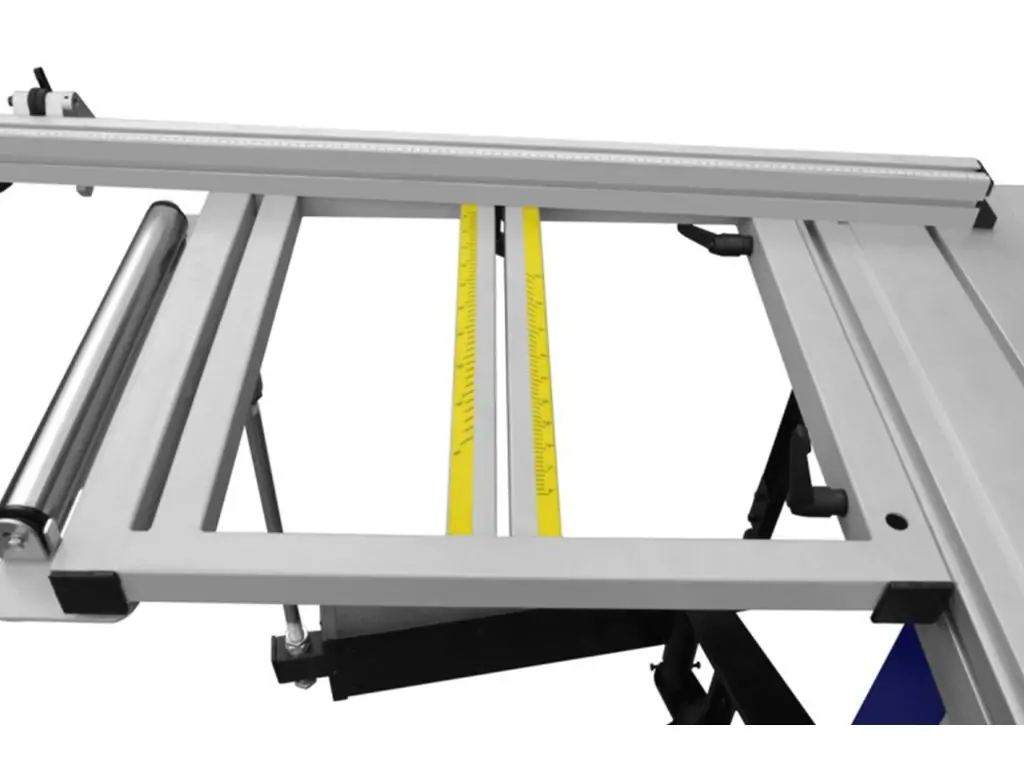

• расширение каретки

• телескопическая упорная линейка
