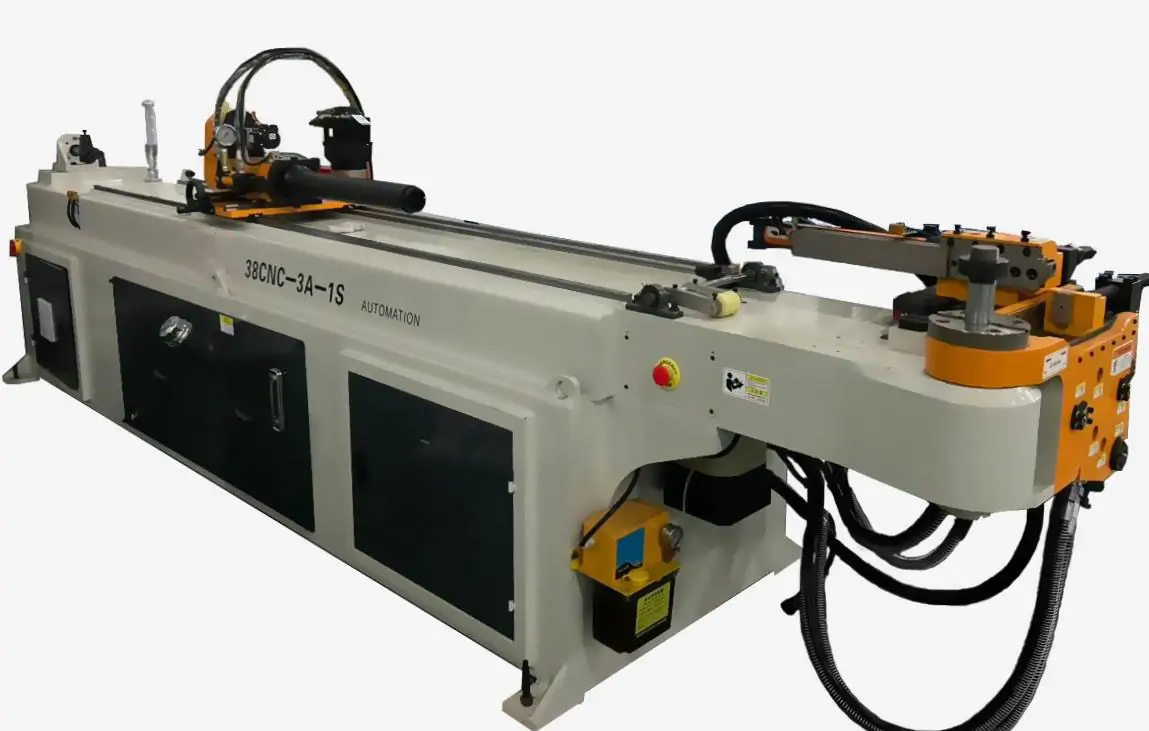

Автоматический дорновой трубогиб с ЧПУ MAST CNC MACHINEN DW38CNC-3A-1S — это промышленное оборудование с числовым программным управлением (ЧПУ), предназначенное для точной серийной гибки металлических труб и изготовления сложных пространственных деталей. Рассчитан на работу с трубами диаметром до 38 мм и толщиной стенки до 2 мм. Дорновая технология обеспечивает идеальный изгиб даже на тонкостенных трубах. Максимальная рабочая длина дорна 2600 мм позволяет работать с длинными трубами. Максимальный угол изгиба составляет 190˚.

Станок имеет 3 программируемые оси, которые управляются ЧПУ и работают синхронно: подача трубы (ось Х), вращение трубы (ось Y) и гибка (ось С). Это позволяет изготавливать сложные пространственные 3D-детали с минимальным участием оператора. Сервомоторы по всем осям обеспечивают точный контроль положения, плавный ход и высокую повторяемость. Точность гибки составляет ±0,1°, что является высоким показателем для трубогибов. Благодаря сенсорному дисплею с чётким, понятным интерфейсом, возможности сохранения большого количества программ и автоматической диагностике ошибок этот промышленный трубогиб с ЧПУ прост в освоении и удобен в эксплуатации.

Особенности автоматического дорнового трубогиба с ЧПУ MAST CNC MACHINEN DW38CNC-3A-1S

• Дорновой механизм гибки

• Числовое программное управление с тремя управляемыми осями: подача, гибка, вращение + проталкивание (метод гибки, при котором пресс-форма (гибочный ролик) смещается на несколько градусов, а затем труба проталкивается через набор роликов для создания изгиба большого радиуса)

• Гибридное управление — высокоточные сервомоторы + гидравлическая силовая система

• Сервопривод оси С (изгиб) с редукторной передачей

• Точность изгиба ±0,1°

• Автоматический и ручной режимы

• Гидравлический цанговый зажим для труб

• Формовочный узел состоит из зажимной матрицы, основного и вспомогательного зажимов с гидравлическим приводом

• Система быстрой смены оборудования

• Ножная педаль цикла «Start-E-Stop»

• Прочная промышленная станина.

Часто задаваемые вопросы

Подробнее о трубогибах и их особенностях — в разделах «Часто задаваемые вопросы».

Почему в промышленных трубогибах часто сочетают сервоприводы и гидравлику?

Сервоприводы обеспечивают высокую точность позиционирования, быструю смену положения и возможность программирования сложных траекторий. Гидравлика создает большое усилие при стабильном давлении и плавной работе. Сочетание этих двух систем обеспечивает высокую точность, повторяемость, стабильную геометрию деталей, высокую скорость производства и надежность при больших нагрузках.

Почему в профессиональных трубогибах используется ЧПУ-управление?

ЧПУ позволяет программировать последовательность десятков сгибов с различными углами и поворотами трубы, сохранять программы гибки и повторять их неограниченное количество раз. Это позволяет серийно и с минимальным участием оператора изготавливать детали сложной пространственной формы, которые без ЧПУ пришлось бы делать вручную или по шаблонам.

Почему для трубогиба очень важна точность вращения трубы между сгибами?

Именно угол поворота определяет, в какой плоскости будет выполнен следующий изгиб. Если труба поворачивается даже на несколько десятых градуса не в ту сторону, следующий изгиб смещается, и деталь получается бракованной. При серийном производстве каждая последующая деталь будет немного отличаться, что приведет к накоплению ошибок.

Почему важна жесткость станины трубогиба?

При гибке на конструкцию станка действуют значительные силы. Если станина недостаточно жесткая, она может деформироваться, что приведет к погрешностям в геометрии гибки.

Как трубогибы могут работать с различными радиусами изгиба?

Радиус изгиба определяется формой и диаметром формовочного ролика. Заменив этот ролик на другой, можно получить другой радиус изгиба. Это делает трубогиб универсальным для различных производственных задач.
