Шумоізоляція

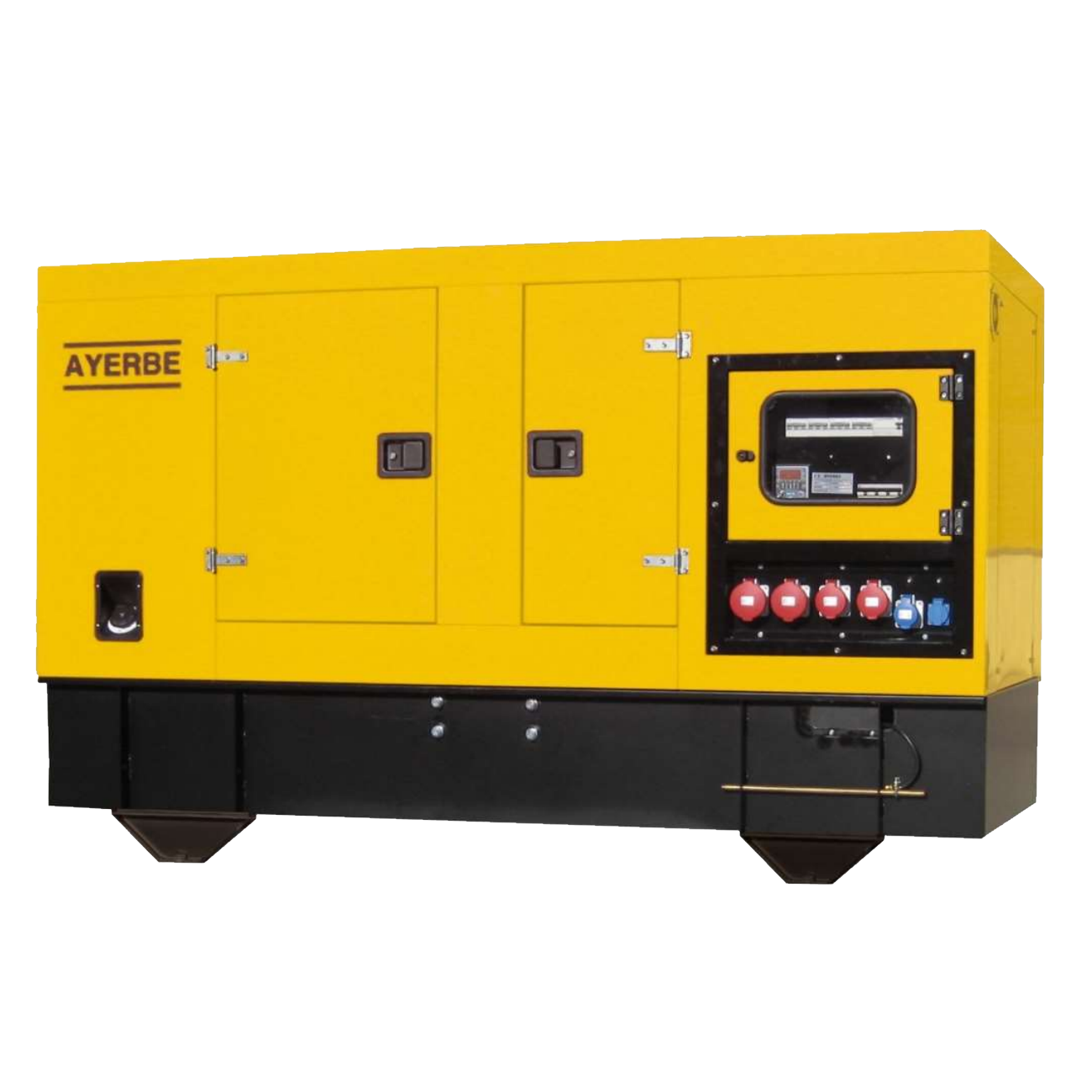

• Шумоізольовані групи електрогенераторів AYERBE виготовляються з пластини 2 мм товщини і високої якості.

• Пробита, зігнута, зварена і стратегічно закручена гвинтами, вона полегшує доступ і технічне обслуговування.

• Поверхня належно зачищена для оптимізації фарбування епоксидною фарбою, забезпечуючи вищий захист і якісну обробку.

• Шумоізоляція і акустична ізоляція виконані з вогнестійкої кам’яної вати товщиною 50 мм (75 мм для груп від 150 кВА і вище 150 KVA).

Автоматична шафа керування: AY-822 AUT — автоматичний запуск у разі збою електроживлення або декомпенсації фаз.

Вимірювальні прилади

Плата керування: E 822.

Відображувані виміри:

• вольтметр простої та складеної напруги мережі (3 фази)

• вольтметр змінної напруги генератора (1 фаза)

• амперметр (3 фази)

• частотомір генератора

• лічильник потужності kVA генератора

• лічильник годин роботи

• вольтметр постійної напруги батареї

• рівень паливного резервуара

• історія подій

Контроль безпеки і система тривог

Автоматичний захист підтримує тривоги:

• ал01 — помилка запуску

• ал02 — низький тиск оливи

• ал03 — перегрів води

• ал04 — перевищення швидкості

• ал05 — кнопка аварійного стопу

• ал06 — помилка альтернатора

• ал07 — перевантаження генератора

• ал08 — помилка частоти альтернатора

• ал09 — низький рівень батареї

• ал10 — низький рівень пального

Режими роботи

Система використовується у групах електрогенераторів від 250 до 350 kVA.

Режими: автоматичний — збій мережі — зовнішній сигнал — вільний безпотенційний контакт — програмування в реальному часі — програмування по тижнях.

Автоматична шафа AY-822 AUT

Автоматичний запуск у разі відмови електроживлення або декомпенсації фаз.

Плата керування E 822

Контролер E 822 — це автоматика для керування генераторами в установках аварійного збою мережі, із захистом генератора під час роботи.

Обладнання створено для максимального спрощення побудови електричних панелей.

Автоматичний режим

Це звичний режим роботи резервного генератора допомоги:

Якщо моніторинг мережі так (oui) обрано, робота генератора буде залежати від стану мережі. Послідовність така:

Якщо напруга мережі правильна в усіх трьох фазах (у параметрах попередньо заданих), підключення споживачів до мережі активується, і їхні відповідні LED індикатори загоряються.

У разі аварії мережі, споживачі від мережі звільняються (відключаються), і їхні LED на схемі. Після визначеного терміну (налаштовуваного), генератор отримує команду на запуск із послідовністю такою:

До 3 спроб запуску (налаштовується), по 15 секунд кожна.

Потім пауза 6 секунд між спробами.

Якщо всі спроби вичерпано і двигун не запустився, фіксується помилка запуску.

Система тривог і захисту (2.2 ALARMES)

Автоматична шафа управління AY-822 AUT оснащена повною системою контролю та захисту генератора. Під час роботи система відстежує всі основні параметри та у разі відхилень формує відповідні тривоги (AL01–AL10), після чого виконує попередження або аварійну зупинку.

AL01 — Дефект запуску

Система здійснює до 3 налаштовуваних спроб запуску по 15 секунд. Якщо після всіх спроб двигун не запустився, активується попередження на клемі 8 та виконується негайна зупинка. Тривога також спрацьовує, якщо мотор перестав працювати без команди на зупинку від контролера E822.

AL02 — Низький тиск оливи

Датчик низького тиску оливи (клема 11) спрацьовує лише після 10 секунд роботи генератора. Після виявлення — попередження і негайна зупинка.

AL03 — Перегрів охолоджуючої рідини

Термостат водяного охолодження (клема 13) контролює температуру. При перегріві система подає попередження та негайно зупиняє генератор.

AL04 — Перевищення швидкості (Over-speed)

Контролер фіксує частоту обертів генератора. Якщо частота перевищує 125% від номінальної протягом 1,5 секунд, відбувається аварійна зупинка з попередженням.

AL05 — Аварійна зупинка (кнопка STOP)

Активація кнопки аварійного відключення (клема 12) миттєво викликає попередження та повну зупинку генератора.

AL06 — Несправність альтернатора

Тривога виникає, якщо напруга альтернатора виходить за межі встановлених допусків (ліміти задаються конфігурацією). Генератор негайно вимикається.

AL07 — Перевантаження генератора

Активація реле перевантаження (клема 15) при навантаженні 110% від номіналу, що тримається щонайменше 1 хвилину. Після цього система зупиняє обладнання.

AL08 — Помилка частоти альтернатора

Частота виходить за межі ±5% від номінальної у встановлений час. Система подає попередження та зупиняє роботу.

AL09 — Низький заряд батареї

Спрацьовує при:

• розриві ременя заряджання,

• або якщо внутрішня напруга батареї становить 20% від номінальної протягом 2 хвилин.

Налаштовується як: лише попередження або попередження + зупинка.

Також спрацьовує при відсутності сигналу (+) на клемі 14 (D+ або LE). Враховується, якщо генератор працює не менше 10 секунд.

AL10 — Низький рівень пального

Поплавковий датчик рівня пального (клема 14) передає сигнал при падінні рівня нижче заданого значення в меню конфігурації. Так само налаштовується: тільки попередження або попередження + зупинка.

Автоматичний запуск у разі відсутності електроживлення або декомпенсації фаз.

Скидання тривог (реініціалізація сигналів):

Тривоги, які формують тільки попереджувальний сигнал, скидаються автоматично, щойно причина їхнього виникнення зникає.

Щоб скинути тривоги, які також викликають повну зупинку дизельного генератора, виконайте такі дії:

• Перемкніть селектор у положення 0 (OFF).

• Усуньте причину аварії.

• Переконайтеся, що напруга живлення стабільна, після чого запуск можна повторити.
